金相分析软件WY-UV-MA是专为从事金相分析研究、检验等单位开发研制的，也是目前国内功能*为齐全，评定评级项目*多的一套金相分析软件。它的基本原理是：用视频采集卡或数码相机等硬件设备，采集到金相小优视频官网版下载中的金相图片，再对该图片进行处理和分析，得到相关检验结果。WY-UV-MA金相分析软件分为六大功能，一共有400多项符合GB、YB、JB、ASTM等标准的金相评定评级项目。
一、软件主要功能：

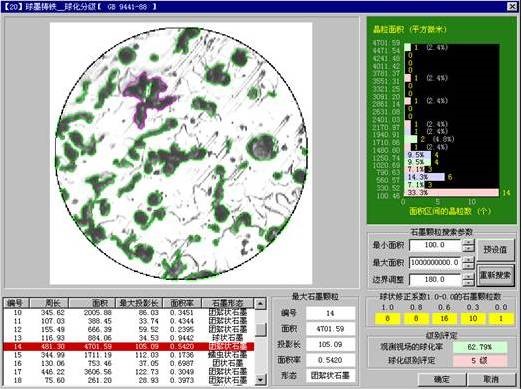

1、评定级别——400多项自动、辅助金相组织判定评级

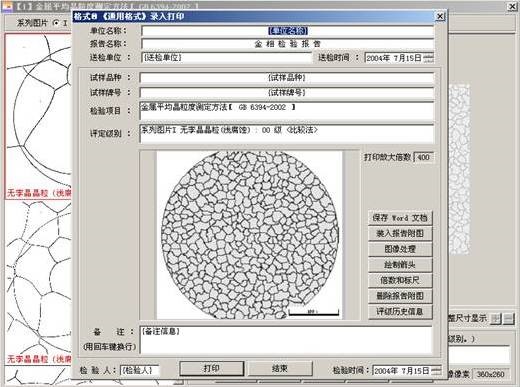

2、新建报告报表——三种专为用户定制的标准报告报表，可自动生成电子报告文档，提供报告的保存和打印功能。
3、几何测量——提供 “直线”、“矩形”、“圆”、“多边形”、“角度”等多种测量工具及测量方法，可完成长度、面积、角度等测量工作。
4、定倍打印——可装入多幅图像、定标定倍打印、适合制作标准图像图谱
5、查看图库——提供几千张标准图谱以供用户参考
二、400余项评级模块检验类别
序号
模块名称
功能说明
1、平均晶粒度测定方法
001
金属平均晶粒度 金属平均晶粒度测定方法 GB 6394-2002
自动评级
005
铁素体晶粒延伸度测定GB 4335-84
自动评级
…
……
……
393
金属平均晶粒度_截点法GB 6394-2002
自动评级
405
双重晶粒度表征与测定方法GB_T_24177_2009
辅助评级
2、铸铁类评级评定
002
钢中非金属夹杂物显微评定方法 GB 10561-89
自动评级
008
灰铸铁金相 铸铁共晶团数量测定GB/T 7216-2009
自动评级
…
……
……
396
球墨铸铁金相检验_珠光体数量分级GB/T 9441-2009
自动评级
397
等温淬火球墨铸铁件GB_T_24733_2009
辅助评级
3、钢类组织评级评定
011
钢的显微组织评定 游离渗碳体组织分析GB/T 13299-91
自动评级
012
钢的显微组织评定 低碳变形钢的珠光体组织分析GB/T 13299-91
自动评级
…
……
……
417
金相检验方法.用金相图对优质钢的非金属杂质作显微检查DIN_50602_1985
自动评级
4、有色金属评级评定
003
贵金属氧化亚铜金相检验GB 3490-83
自动评级
052
变形铝及铝合金变形制品显微组织检验GB/T 3246.1-2000
辅助评级
…
……
……
367
铝及铝合金晶粒细化剂**部分：铝-钛-硼合金线材YB_T_447_1_2002
辅助评级
387
钛及钛合金术语金相图谱GB_8577-88
辅助评级
5、夹杂物评定
252
钢中非金属夹杂物含量的测定标准评级图显微检验法GB/T 10561-2005/ISO 4967：1998
自动评级
290
夹杂物图谱SS 2006-19
辅助评级
415
钢中夹杂物含量的评定方法_方法A（*差视场法）ASTM_E45_1997
自动评级
416
钢中夹杂物含量的评定方法_方法D（低夹杂物含量法）ASTM_E45_1997
自动评级
6、渗、脱碳层深度测定
004
钢的脱碳层深度测定GB/T224-2008
自动评级
130
脱、渗碳层深度测定GB. 224-87
辅助评级
…
……
……
341
重载齿轮_渗碳金相检验_集中
型铁素体的心部组织级别图JB_T_6141.3_1992辅助评级
342
重载齿轮_渗碳表面碳含量金相判别法_不同渗碳表面碳浓度的金相组织JB_T_6141.4_1992
辅助评级
7、工具钢评级评定
006
工具钢大块碳化物评级GB4462-84
自动评级
047
高速工具钢 大截面锻制钢材 共晶碳化物GB 9942-88
辅助评级
…
……
……
347
高速工具钢锻件_钨钼系高速工具钢锻件带碳化物均匀度评级图JB_4290_1999
辅助评级
348
高速工具钢锻件_钨钼系高速工具钢锻件弯曲状碳化物均匀度评级图JB_4290_1999
辅助评级
8、不锈钢评级评定
165
奥氏体不锈钢中a-相面积含量金相测定法GB/T 13305-91
自动评级
170
不锈钢铁素体含量百分比测定SS_2009_3
自动评级
…
……
……
421
奥氏体中碳化物含量IDM_6169
辅助评级
422
奥氏体中碳化物含量IDM_8393
辅助评级
9、合金类评级评定
009
定量金相测定方法GB/T 15749-2008
自动评级
010
铸造铝铜合金晶粒度测定JB/T 7946.4-2009
自动评级
…
……
……
227
α-β钛合金高低倍组织检验方法GB 5168-2008
辅助评级
270
铝合金晶间腐蚀测定方法GB/T 7998-2005
自动评级
10、车辆类相关评定
017
汽车渗碳齿轮金相 碳化物评级QC/T 262-1999
自动评级
018
汽车渗碳齿轮金相 残余奥氏体评级QC/T 262-1999
自动评级
…
……
……
413
内燃机活塞环金相检验_碳化物和磷共晶的评级JB_T_6016_4_2008
自动评级
414
内燃机活塞环金相检验_游离铁素体的评级JB_T_6016_4_2008
自动评级
11、孔度大小和分布计算
024
计算孔度的大小和分布BJYF 2001
自动评级
12、轴承类评级评定
039
铬轴承钢 1 中心疏松YB 9-68
辅助评级
040
铬轴承钢 2 一般疏松YB 9-68
辅助评级
…
……
……
377
高碳铬轴承钢滚动轴承零件热处理技术条件_第四级别图_断口图片JB_1255_1991
辅助评级
378
高碳铬轴承钢滚动轴承零件热处理技术条件_第五级别图_贝氏体淬回火组织JB_1255_1991
辅助评级
13、机械工具设备
332
电触头金相 银石墨SS 2008 1
自动评级
333
电触头金相 银镍10 SS 2008 2
自动评级
357
凿岩机械与气动工具标准_图5_工具钢马氏体评级图（适用于18Cr2Ni4WA、20CrMnTi、20CrMnMo、20Cr）JB_T_7161_1993
自动评级
…
……
……
371
凿岩机械与气动工具标准_图3_合金工具钢退火后珠光体组织评级图（适用于上述材料）JB_T_7161_1993
辅助评级
372
凿岩机械与气动工具标准_图4_合金工具钢网状碳化物评级图（适用于上述材料）JB_T_7161_1993
辅助评级
14、其他类评级评定
166
纤维直径测定SS 2004-0808
自动评级
212
焊缝熔深度测量SS 0501-2005
自动评级
217
铁素体级别图SS 1117-2005
自动评级
…
……
……
419
重型铸件石墨形态IDM_5365
辅助评级
420
石墨计数IDM_5365
辅助评级
四、系统配置：
配置一：
1、小优视频官网版下载（任意一款三目金相小优视频官网版下载）
2、摄像接口
3、CMOS数字摄像头WY-M系列
4、金相分析软件WY-UV-MA
5、当前主流台式、笔记本电脑，打印机
配置二：
1、小优视频官网版下载（任意一款三目金相小优视频官网版下载）
2、摄像接口
3、研究级高清CCD数字摄像头WY-D系列
4、金相分析软件WY-UV-MA
5、当前主流台式、笔记本电脑，打印机
